EN1.4725 Foil d'alliage fédéral est une sorte de matériau fonctionnel à haute température basé sur le système Fe-Cr-AL avec une excellente résistance à l'oxydation, une stabilité de résistance et une résistance thermique, qui est largement utilisée dans les chauffeurs électriques, les panneaux de chauffage radiant, les filtres à haute température et les équipements d'énergie thermique d'énergie. Ningbo Hudi Steel Co., Ltd possède une riche expérience dans le traitement des alliages roulés à froid avec des instruments de haute précision et une technologie professionnelle, en se concentrant sur le traitement de EN1.4725 Foil d'alliage fécral, y compris 1,4725 / CRAL4 / 0CR18AL4, 1,4767 / CRAL6 / 0CR21AL6, 0CR15AL5, etc.
EN1.4725 Foil d'alliage fédéral est une sorte de papier d'alliage électrothermique avec Fe comme matrice et chrome et aluminium comme principaux éléments d'alliage, qui est généralement attribué à la série Fecral à l'échelle internationale. Son nom standard est x10cralsi25, conformément à la norme en norme. 1,4725, et il se compose principalement de 20% à 25% de chrome, d'environ 4% à 6% en aluminium et des oligo-éléments du silicium. L'alliage forme rapidement un film d'alumine dense à sa surface à des températures élevées, ce qui augmente considérablement sa résistance à l'oxydation à haute température. En raison de sa stabilité thermique exceptionnelle, de sa conductivité électrique et de d'excellentes propriétés mécaniques, EN1.4725 Foil en alliage féconde est encore roulé en feuilles avec des épaisseurs comprises entre 0,02 mm et 0,2 mm pour une large gamme d'applications industrielles qui nécessitent un travail mince, léger, flexible et à haute température.
EN1.4725 Les feuilles d'alliage en aluminium de chrome de fer sont généralement fabriquées en utilisant une combinaison de roulement à froid de haute précision et d'itinéraire de procédé de recuit intermédiaire mis en scène. Grâce à plusieurs traitements en alternance et en recuit, l'épaisseur, la structure organisationnelle et les propriétés mécaniques de la feuille peuvent être régulées efficacement pour atteindre l'état physique prédéterminé et les exigences de performance.
| GRADE | Composition chimique | |||||
| Croisement | Et | IA | Croisement | Éléments raresheurs | Fe | |
| 0cr18al4 | max0.05 | ~ 0,3 | 3.5-4.5 | ~ 17,5 | 0,02-0.10 | équilibre |

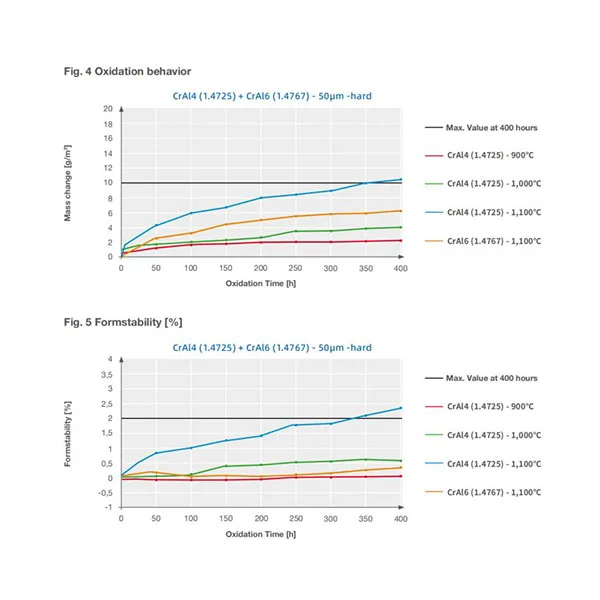

La caractéristique la plus importante de la feuille d'alliage féconde EN1.4725 est leur excellente résistance à l'oxydation et stabilité thermique à des températures élevées. À des températures de travail continues de plus de 1000 ° C, une couche protectrice dense et stable d'oxyde d'aluminium est générée spontanément à la surface de la feuille. Cette couche protectrice a une stabilité chimique élevée et une adhésion élevée et inhibe efficacement l'oxydation supplémentaire du substrat métallique, même dans des conditions d'augmentation rapide de température ou de cyclisme thermique intense. En plus de ses propriétés antioxydantes, la feuille d'alliage féconde EN1.4725 a une bonne résistivité et une bonne conductivité thermique. Avec sa résistivité élevée et stable, il est capable de produire en continu la chaleur uniforme à des températures élevées.
En raison de sa stabilité thermique exceptionnelle, de sa conductivité électrique et de d'excellentes propriétés mécaniques, EN1.4725 Foil en alliage féconral est encore roulé en feuilles avec des épaisseurs allant de 0,02 mm à 0,2 mm pour une grande variété d'applications industrielles qui nécessitent des travaux minces, légers, flexibles et à haute température. Les feuilles peuvent non seulement être transformées dans les formes souhaitées par tamponnage, pliage, soudage, etc., mais peuvent également être transformées en structures en nid d'abeille ou en milieu poreux pour les porteurs de catalyseurs, les membranes de filtration ou les systèmes de traitement des gaz de combustion par l'usinage micro-poreux, la perforation et la coupe de laser. Ces dernières années, l'EN1.4725 La feuille d'alliage fédéral est également largement utilisée dans le réseau catalytique métallique et l'équipement de purification de l'air, sa couche d'oxyde actif de surface peut fournir une base porteuse idéale pour la réaction catalytique.
EN1.4725 La feuille d'alliage fédéral est généralement fournie sous forme de bandes de précision avec une épaisseur de 20 à 200 microns, une densité d'environ 7,2 grammes par centimètre cube, un point de fusion dans la plage de 1 350 à 1 500 ° C, une température de fonctionnement continue de 1 150 ° C et une résistance à la température à court terme de jusqu'à 1,250 ° C. Les feuilles ont une résistivité électrique d'environ 1,4 à 1,5 micro-ohms et une bonne efficacité de conversion électrique et thermique. Le papier a une résistivité d'environ 1,4 à 1,5 micro-ohm, ce qui offre une bonne efficacité de conversion électrique et thermique. Avec un coefficient d'expansion thermique de 14,5 x 10-⁶ par Kelvin, il convient à la conception structurelle et à la correspondance des dispositifs à haute température.
Du point de vue de l'application de l'industrie, l'EN1.4725 Foil en alliage fédéral a été largement utilisé dans le ruban de chauffage électrique industriel, le radiateur infrarouge à haute température, le noyau de chauffage en métal en céramique, le porteur de chauffeur d'échappement d'automobile, le réseau de traitement catalytique des gaz d'échappement industriel et le film de chauffage des appareils ménagers. Surtout dans l'environnement qui nécessite une structure mince et légère, une réponse rapide et une fiabilité à long terme, sa stabilité est bien meilleure que l'alliage traditionnel de chrome de nickel et d'autres matériaux de chauffage.
